如何檢查并調整約翰迪爾JOHN DEERE6081發動機氣門間隙

JOHN DEERE6081發動機氣門間隙過小會導致氣門失效。

JOHN DEERE6081發動機閥門因高溫燃燒氣體而過熱

超過時間時通過閥門。過熱會延長閥桿，從而妨礙閥門的正確入位。閥門的閥座安裝時間太短或太差，以至于沒有時間將熱量正常傳遞到冷卻系統中，從而導致閥門燒壞和低功率。

氣門間隙過大會導致氣門正時滯后，從而導致約翰迪爾JOHN DEERE6081發動機氣門機構失衡。在進氣沖程期間，燃油-空氣混合物進入氣缸的時間較晚。排氣閥提前關閉，防止廢氣從氣缸中完全排出。此外，氣門關閉時會受到很大的沖擊，這可能會使氣門開裂或斷裂，并磨損凸輪軸和從動件。

警告：為防止執行氣門調整時約翰迪爾JOHN DEERE6081發動機意外起動，務必?cái)嚅_蓄電池負極（-）端子。

重要事項：必須在約翰迪爾JOHN DEERE6081發動機冷卻時檢查和調整氣門間隙。

1.拆下JOHN DEERE6081發動機搖臂蓋和通風管。

重要事項：目視檢查氣門嘴和搖臂耐磨墊的接觸面。檢查所有零件是否過度磨損、斷裂或裂紋。更換有明顯損壞的零件。

應更徹底地檢查氣門間隙過大的搖臂，以識別損壞的零件。

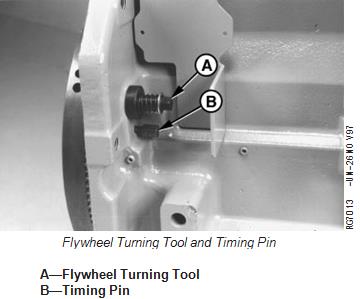

2.從缸體孔中拆下塑料塞，并安裝JDE81-1或JDG820飛輪車刀（A）和JDE81-4正時銷（B）。

3.用飛輪車刀旋轉約翰迪爾JOHN DEERE6081發動機，直到正時銷與飛輪上的正時孔接合。

如果1號（前）氣缸的搖臂松動，則約翰迪爾JOHN DEERE6081發動機處于1號“TDC壓縮”

如果6號（后）氣缸的搖臂松動，則約翰迪爾JOHN DEERE6081發動機處于6號“TDC壓縮”。將約翰迪爾JOHN DEERE6081發動機旋轉一整圈（360) 到1號

“TDC壓縮?！?br />

4.當約翰迪爾JOHN DEERE6081發動機鎖固定在1號活塞壓縮沖程的“TDC”處時，檢查1號、3號和5號排氣門以及1號、2號和4號進氣門上的氣門間隙。

進氣門間隙檢查（搖臂到氣門嘴，帶

約翰迪爾JOHN DEERE6081發動機冷態）-間隙0.41-0.51 mm（0.016-0.020英寸）

排氣門間隙檢查（約翰迪爾JOHN DEERE6081發動機冷卻時搖臂到氣門嘴）-清除0.66-0.76毫米

調整氣門間隙（0.026-0.030英寸）

5.轉動飛輪360 直到6號活塞處于其壓縮沖程的“上止點”。6號活塞的搖臂應松動。

6.檢查2、4和6號排氣閥和3、5和6號進氣閥的間隙是否符合相同規格。

注：按照檢查間隙的相同順序調整閥間隙。

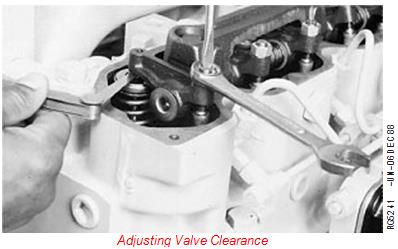

7.如果需要調整氣門間隙，松開搖臂調整螺釘上的鎖緊螺母。轉動調整螺釘，直到測隙規滑動并產生輕微阻力。用螺絲刀固定調整螺釘，防止其轉動，并將鎖緊螺母擰緊至技術規格。

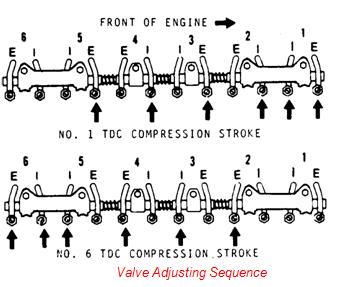

JOHN DEERE6081發動機閥門調整順序

規格

JOHN DEERE6081發動機閥門調整螺釘鎖

螺母扭矩27 N•m（20磅英尺）

擰緊鎖緊螺母后再次檢查間隙，并與以下規格進行比較。必要時重新調整間隙。

JOHN DEERE6081發動機規格

JOHN DEERE6081發動機進氣門間隙

調整（約翰迪爾JOHN DEERE6081發動機冷卻時搖臂至氣門嘴）-間隙0.46毫米（0.018英寸）

排氣門間隙調整（約翰迪爾JOHN DEERE6081發動機冷態時搖臂到氣門嘴）-間隙0.71毫米（0.028英寸）

8.安裝搖臂蓋并將帶帽螺釘擰緊至技術規格。

規格

JOHN DEERE6081發動機搖臂蓋至氣缸

有頭螺釘扭矩為8牛頓米（6磅英尺）（72磅英寸）止回閥升程序列號

重要事項：為了更準確地測量，建議在0.00 mm（in.）氣門間隙和約翰迪爾JOHN DEERE6081發動機冷卻時測量氣門升程。

注：測量氣門升程可以指示凸輪軸凸輪和凸輪從動件或彎曲推桿的磨損。

1.拆下渦輪增壓器進油卡箍和搖臂蓋。松開搖臂上的鎖緊螺母。在被檢查的閥門上，將閥門間隙設置為0.00 mm（in.）。擰緊鎖緊螺母。

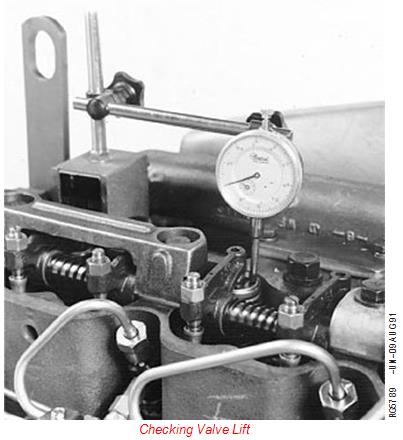

2.將千分表尖端放在閥門旋轉器上。確保閥門完全關閉。

3.檢查千分表上的預設值。將千分表指針設置為零。

4.使用前面提到的用于檢查氣門間隙的約翰迪爾JOHN DEERE6081發動機旋轉工具，沿運行方向手動轉動約翰迪爾JOHN DEERE6081發動機。

5.當閥門移動到全開位置時，觀察千分表讀數。記錄讀數和閥門編號。

規格

進氣門升程13.53-13.71 mm（0.533-0.540英寸）在0.00毫米（英寸）

止回閥升程

磨損公差12.65毫米（0.498英寸）間隙為0.00 mm（in.）時，排氣門升程為14.52-14.70 mm（0.572-0.579英寸）在0.00毫米（英寸）

磨損公差13.64毫米（0.537英寸）在0.00毫米（英寸）間隙處

6.對所有其余閥門重復此步驟。

7.測量升程后，將閥門間隙重置為規范。請參閱本組前面的檢查和調整氣門間隙序列號。
