約翰迪爾John Deere拖拉機6081HRW活塞和連桿拆卸步驟襯套、活塞和連桿磨損劃傷的原因

約翰迪爾John Deere柴油機活塞磨損或劃傷：

•定期保養不當。

•惡劣的操作條件。

•過熱。•冷卻液泄漏到曲軸箱中。

•加油過量。•缸套錐度過大。

•潤滑不足。

•冷卻不足。雜色、灰色或點狀壓縮環：

•約翰迪爾John Deere柴油機活塞與缸套間隙不當。

•冷卻液泄漏到曲軸箱中。•內部冷卻液泄漏。

•約翰迪爾John Deere柴油機連桿未對準或彎曲。

•約翰迪爾John Deere柴油機活塞安裝不當。暗緞面和精細的垂直劃痕

•低油位。環：

•操作不當。

•約翰迪爾John Deere柴油機連桿軸承間隙不正確。•進氣系統中的污垢和磨料。

•環槽中的積碳。

•強鹿約翰迪爾John Deere柴油發動機磨合不當?；钊N和卡環故障：

•約翰迪爾John Deere柴油機活塞磨損。

•受油污染。•連桿未對準。

•約翰迪爾John Deere柴油機氣缸套變形。•曲軸端隙過大。

•活塞冷卻孔堵塞。•卡環不正確。

•通過進氣口吸入灰塵。

連桿斷裂：壓縮環磨損或斷裂：

•約翰迪爾John Deere柴油機活塞與缸套間隙不足。

•潤滑不足。•連桿軸承磨損。

•冷卻不足。•氣缸管路變形。

•約翰迪爾John Deere柴油機環安裝不當。•活塞銷故障。

•時機不當。

•燃燒室內的磨料。氣缸套磨損和變形：機油控制環堵塞：

•壓縮環安裝不正確。

•潤滑不足。

•不適當?shù)挠汀?#8226;襯里周圍冷卻不均勻。

•過度竄氣。•活塞與缸套間隙不足。

•受油污染。•缸套孔損壞。

•不適當?shù)亩ㄆ诜?wù)。

•低工作溫度。翹曲氣缸體：

卡環：

•冷卻不足。

•油分類不當。

約翰迪爾John Deere柴油機連桿一般信息

早期的強鹿約翰迪爾John Deere柴油發動機在連桿和蓋（A）之間有傳統的榫槽。后來的強鹿約翰迪爾John Deere柴油發動機有精密接頭 桿和蓋（B）。

創建精密關節的步驟, 用激光束在連桿上刻槽。然后，為桿孔中的精密心軸提供動力，以在接頭（C）處將蓋與桿分離。

兩種類型的桿都提供了牢固的連接。拆卸和安裝類似，但存在差異，包括帶帽螺釘?shù)牟煌ぞ匾?guī)格。請參閱“檢查桿和蓋”和“安裝活塞”以及該組中的連桿。

重要事項：更換相同類型的桿。不要將榫舌和凹槽與精密接頭混合 同一臺強鹿約翰迪爾John Deere柴油發動機中的連桿。有關建議，請參見零件目錄。

A型榫槽桿（早期強鹿約翰迪爾John Deere柴油發動機）B型精密接頭 連桿（后來的強鹿約翰迪爾John Deere柴油發動機）C型精密接頭 細節

拆下活塞和連桿組件

必須從8100-8400和8110-8410拖拉機上拆下6081HRW強鹿約翰迪爾John Deere柴油發動機，以維修活塞和連桿。有關強鹿約翰迪爾John Deere柴油發動機拆卸步驟，請參閱機器技術手冊TM1575（維修）。（對于8000噸履帶拖拉機，請參閱TM1621。）

重要事項：更換相同類型的桿。不要將榫舌和凹槽與精密接頭混合 同一臺強鹿約翰迪爾John Deere柴油發動機中的連桿。有關建議，請參見零件目錄。

警告：在強鹿約翰迪爾John Deere柴油發動機冷卻液冷卻到工作溫度以下之前，不要排放強鹿約翰迪爾John Deere柴油發動機冷卻液。然后緩慢松開冷卻液泵蓋排放閥（A）和阻塞排放閥（B），以釋放任何壓力。

排放冷卻液和強鹿約翰迪爾John Deere柴油發動機機油。

重要事項：必須打開兩個排放閥以完全排放強鹿約翰迪爾John Deere柴油發動機缸體。

1.排空所有強鹿約翰迪爾John Deere柴油發動機冷卻液和強鹿約翰迪爾John Deere柴油發動機機油。

注意：如果要完全拆卸強鹿約翰迪爾John Deere柴油發動機，請參見第010組中的強鹿約翰迪爾John Deere柴油發動機拆卸順序。

2.拆下氣缸蓋。請參見組020中的拆卸氣缸蓋序列號（-199999），或參見組021中的拆卸缸蓋序列號（200000-）。

3.拆下油底殼和油泵。請參見組060中的拆卸強鹿約翰迪爾John Deere柴油發動機機油泵。

冷卻液泵排放閥

氣缸體排放閥

A-冷卻液泵蓋排水閥B-隔斷排水閥

重要事項：除非襯套用螺栓固定，否則不要在拆下氣缸蓋的情況下旋轉曲軸。拆下活塞前，用螺栓固定襯套。

帶帽螺釘和墊圈必須擰緊至以下規格：

在測量襯墊突出物（塊上方的高度）時實現精確讀數。參見測量氣缸套突出量（氣缸體上方的高度），

在這個組的后面。

4.使用9/16-18帶帽螺釘，約51 mm（2.0英寸）長和5/8英寸。一、 D.1-3/4英寸。O、 D.x 3.18 mm（1/8 in.）厚墊圈，用于將氣缸套固定在

七個位置如圖所示。擰緊帶帽螺釘以固定氣缸套

規格。

規格

氣缸套帶帽螺釘（用于檢查支架）-扭矩…68牛•米（50磅-英尺）

下一頁繼續RG，RG347101113-19-08JUN99-2/5

重要事項：不要使用氣動扳手?jǐn)Q緊連桿帶帽螺釘。使用氣動扳手可能會導致螺紋損壞。

保持軸承鑲塊帶有各自的桿和蓋。標記桿、活塞和蓋，以確保在拆卸時的相同位置正確組裝。

7.拆下帶軸承（B）的桿帽螺釘和桿帽（A）。

A-      桿蓋B-軸承

曲軸顯示為已拆下，但活塞和連桿組件可以在安裝曲軸的情況下拆下。

重要事項：拆卸活塞和連桿組件時，小心不要讓連桿劃傷曲軸軸承表面。

如果要重復使用襯套，在拆卸活塞和連桿組件時，要格外小心，不要讓連桿碰到襯套孔。

拆卸活塞

活塞和襯套選擇性地安裝到A型活塞上

保持活塞與襯套之間的間隙。

始終將匹配的活塞和缸套作為一組放在一起，每組必須安裝在拆下的同一氣缸中。

8.從底部通過缸體頂部輕輕敲擊活塞（A）。一旦活塞環清除缸套孔，抓住活塞以防止活塞掉落。

Preliminary Liner, Piston, and Rod Checks

Scuffed or Scored Pistons:         •  Improper periodic service.

•        Poor operating conditions.

•        Overheating.   •  Coolant leakage into crankcase.

•        Overfueling.     •  Excessive cylinder liner taper.

•        Insufficient lubrication.

•        Insufficient cooling. Mottled, Grayish or Pitted Compression Rings:

•        Improper piston-to-liner clearance.

•        Coolant leakage into crankcase.     •  Internal coolant leaks.

•        Misaligned or bent connecting rod.

•        Improperly installed piston.    Dull Satin Finish and Fine Vertical Scratches on

•        Low oil level.    Rings:

•        Improper operation.

•        Incorrect connecting rod bearing clearance.  •  Dirt and abrasives in air intake system.

•        Carbon build-up in ring groove.

•        Improper engine break-in.       Piston Pin and Snap Ring Failure:

•        Worn piston.

•        Contaminated oil.    •  Misaligned connecting rod.

•        Distorted cylinder liner.   •  Excessive crankshaft end play.

•        Plugged piston cooling orifice.         •  Incorrect snap rings.

•        Ingestion of dust through air intake.

Broken Connecting Rod:

Worn or Broken Compression Rings:

•        Inadequate piston-to-liner clearance.

•        Insufficient lubrication.   •  Worn connecting rod bearing.

•        Insufficient cooling. •  Distorted cylinder line.

•        Improper ring installation.       •  Piston pin failure.

•        Improper timing.

•        Abrasives in combustion chamber. Cylinder Liner Wear and Distortion:

Clogged Oil Control Ring: •  Incorrectly installed compression rings.

•        Insufficient lubrication.

•        Improper oil.    •  Uneven cooling around liner.

•        Excessive blow-by.   •  Inadequate piston-to-liner clearance.

•        Contaminated oil.    •  Liner bore damage.

•        Improper periodic service.

•        Low operating temperature.  Warped Cylinder Block:

Stuck Rings:       •  Insufficient cooling.

•        Improper oil classification.

Connecting Rods—General Information

Earlier engines have the traditional tongue-and-groove between the connecting rod and cap (A). Later engines have the Precision Joint rod and cap  (B).

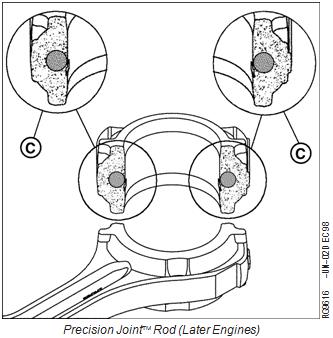

To create the Precision Joint, the connecting rod is notched with a laser beam. Then a precision mandrel in the rod bore is powered to separate the cap from the rod at the joints (C).

Both types of rods provide a strong joint. Removal and installation is similar, with differences noted, including different torque specifications for cap screws. See INSPECT ROD AND CAP and see INSTALL PISTON

AND CONNECTING ROD later in this Group.

IMPORTANT: Replace rods with the same type. Do Not mix tongue-and-groove with Precision Joint rods in the same engine. See parts catalog for recommendations.

A—Tongue-and-Groove Rod (Early Engines) B—Precision Joint Rod (Later Engines) C—Precision Joint Details

Remove Pistons and Connecting Rod Assemblies

6081HRW Engines must be removed from 8100-8400 and 8110-8410 Tractors to service the pistons and connecting rods. Refer to machine technical manual TM1575 (Repair) for engine removal procedure. (For 8000T Tracks  Tractors, refer to TM1621.)

IMPORTANT: Replace rods with the same type. Do Not mix tongue-and-groove with Precision Joint rods in the same engine. See parts catalog for recommendations.

CAUTION: Do not drain engine coolant until it cools below operating temperature. Then slowly loosen coolant pump cover drain valve (A) and block drain valve (B) to relieve any pressure.

Drain coolant and engine oil.

IMPORTANT: Both drain valves must be opened to completely drain engine block.

1.       Drain all engine coolant and engine oil.

NOTE: If engine is to be completely disassembled, see ENGINE DISASSEMBLY SEQUENCE in Group 010.

2.       Remove cylinder head. See REMOVE CYLINDER HEAD SERIAL NUMBER ( —199,999) in Group 020, or see REMOVE CYLINDER HEAD SERIAL NUMBER (200,000— ) in Group 021.

3.       Remove oil pan and oil pump. See REMOVE ENGINE OIL PUMP in Group 060.

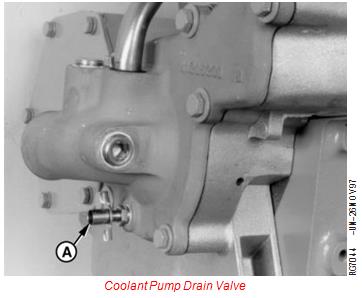

Coolant Pump Drain Valve

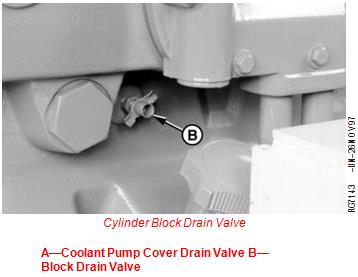

Cylinder Block Drain Valve

A—Coolant Pump Cover Drain Valve B—Block Drain Valve

IMPORTANT: Do not rotate crankshaft with cylinder head removed unless liners are bolted down. Bolt liners down before removing piston.

Cap screws and washers must be tightened to the following specifications

to achieve an accurate reading when measuring liner standout (height above block). See MEASURE CYLINDER LINER STANDOUT (HEIGHT ABOVE BLOCK),

later in this group.

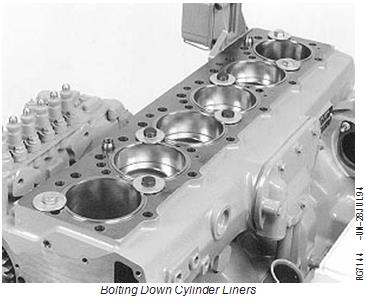

4.  Use 9/16-18 cap screws, approximately 51 mm

(2.0 in.) long and 5/8 in. I.D. 1-3/4 in. O.D. x 3.18 mm (1/8 in.) thick washers to bolt down cylinder liners  in

the seven locations as shown. Tighten cap screws to     Bolting Down Cylinder Liners

specifications.

Specification

Cylinder Liner Cap Screws (For

Checking Standout)—Torque ...  68 N•m (50 lb-ft)

Continued on next page   RG,RG34710,1113   –19–08JUN99–2/5

IMPORTANT: DO NOT use pneumatic wrenches to tighten rod cap screws. Using pneumatic wrenches may cause thread damage.

Keep bearing inserts with their respective rods and caps. Mark rods, pistons, and caps to insure correct assembly in same location as removed.

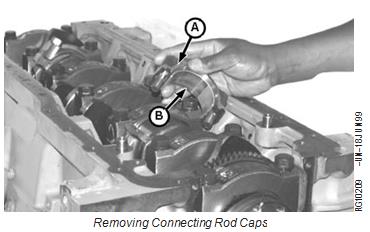

7. Remove rod cap screws and rod caps (A) with bearings (B).

A—Rod Caps B—Bearings

Crankshaft is shown removed, but piston and rod assembly can be removed with crankshaft installed.

IMPORTANT: Be careful not to let rod nick crankshaft bearing surface as piston and rod assembly is removed.

If liners are to be reused, be extremely careful not to let connecting rod hit liner bore when removing piston and rod assembly.

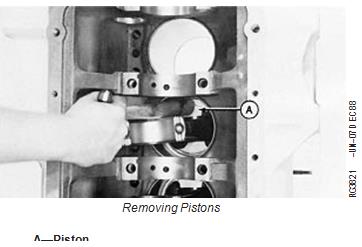

Removing Pistons

Piston and liners are selectively fitted to A—Piston

maintain piston-to-liners clearance.

Always keep matched pistons and liners together as a set and each set MUST BE installed in the same cylinder as removed.

8. Gently tap piston (A) through top of cylinder block from the bottom. Once piston rings have cleared cylinder liner bore, hold on to piston to prevent piston from dropping.
