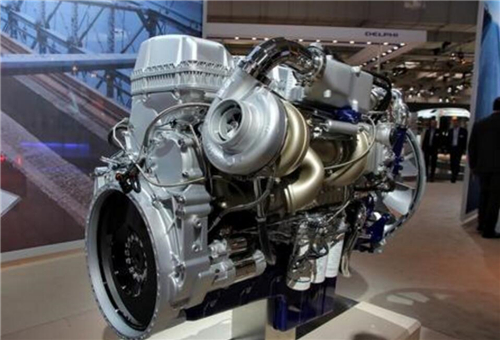

沃爾沃發動機正時齒輪要怎樣正確安裝方法

沃爾沃發動機正時齒輪，安裝工具9998267 導軌套筒9999683 千分表（短探頭）9999696 磁力架

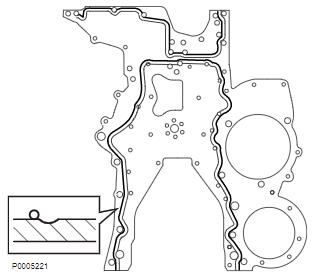

1   安裝前最多20 分鐘內，在正時盤上的槽外側涂抹一層 2 mm (0.08")厚的密封膠。

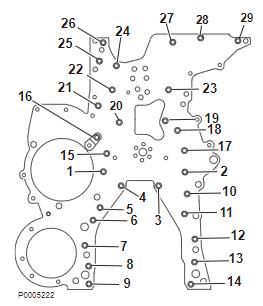

2   使正時盤與導向套對準。安裝所有螺栓，并根據特殊緊固扭矩 8 頁按順序擰緊它們。

3   在固定器下面安裝新的O 形圈。拆下9998267 導軌套筒。

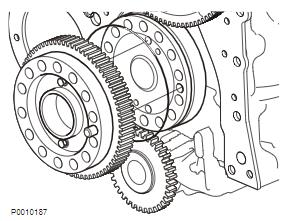

4   將新的 O 形圈安裝到曲軸上并進行潤滑。用相同的潤滑劑潤滑齒輪的外部。將沃爾沃發動機齒輪定位銷安裝到曲軸孔中并確保油泵齒輪與曲軸齒輪嚙合。安裝螺栓并交替擰緊這些螺栓，從而使齒輪不歪斜。根據特殊緊固扭矩 8 頁進行扭矩緊固。

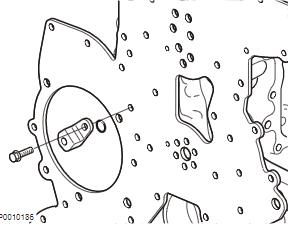

5   清潔上部中間齒輪輪轂。檢查并確認油孔已打開。將墊圈安裝到導向套上。檢查并確認螺栓孔對準。

6   對準導向套，將輪轂安裝到發動機上。用發動機機油潤滑止推軸承。

7   檢查并確認軸承無故障。用發動機機油潤滑軸承。安裝轉動的中間齒輪，使軸承位于外面。

8   檢查板內的潤滑孔是否打開。潤滑板的后端。

9   將板裝到定心器上并安裝螺栓。擰緊螺栓，直到它們接觸。檢查并確認齒輪自由轉動。

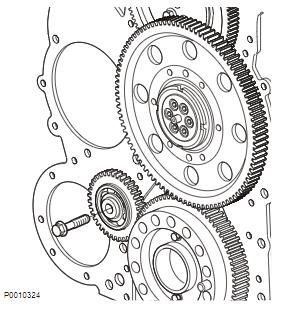

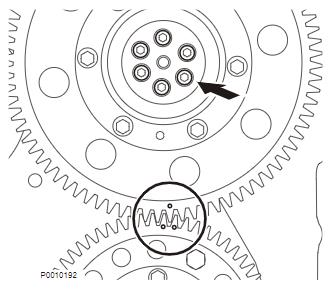

10   檢查雙齒輪軸承。使雙沃爾沃發動機齒輪上的標記與曲軸上的標記對準。對準上部中間齒輪齒，將定位銷裝入中心孔中。轉動輪轂，使螺栓孔對準。安裝螺栓，根據特殊緊固扭矩 8 頁進行緊固。

11   安裝下部中間齒輪。

12   安裝不帶減振器的曲軸齒輪。對準標記與沃爾沃發動機正時盤中的孔。在螺栓下面房子適當?shù)母羝米鳒p振器替換件。

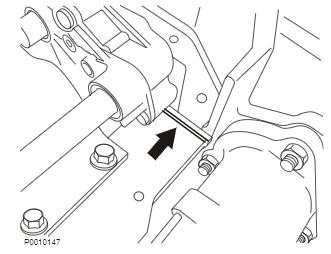

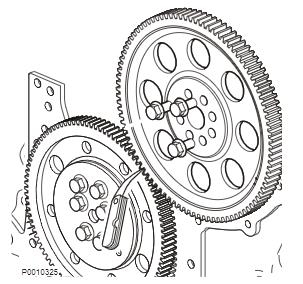

13   如下調整齒輪隙測量值。松開上部沃爾沃發動機中間齒輪的螺栓，使它可以移動。通過來回旋轉曲軸齒輪進行檢查。當順時針旋轉沃爾沃發動機凸輪軸齒輪直到停止時，中間齒輪移到左側，從而獲取凸輪軸齒輪與中間齒輪之間的較大齒輪隙測量值。當逆時針旋轉凸輪軸齒輪直到停止時，沃爾沃發動機中間齒輪移到右側，這樣便無法獲取凸輪軸齒輪與中間齒輪之間的齒輪隙測量值。為了將齒輪隙調整到正確值，在齒輪之間插入一個 0.10 mm(0.0039")的測隙規，順時針轉動凸輪軸齒輪直至其停止。然后擰緊中間齒輪螺栓并拆下測隙規。

14   使用9999683 千分表（短探頭）和 9999696 磁力架檢查齒輪隙測量值。檢查齒輪隙時上部中間齒輪必須保持固定。與技術數據 31 頁比較。扭矩緊固上部中間齒輪的螺栓；參見特殊緊固扭矩 8 頁。

15   從沃爾沃發動機凸輪軸齒輪上拆下螺栓和隔片。安裝減振器、螺栓和墊圈。緊固螺栓；參見特殊緊固扭矩 8 頁。

16   從沃爾沃發動機飛輪殼上拆下曲軸密封件。清潔飛輪殼的接觸表面。檢查并確認定位套筒安裝到位。
17   按照特殊緊固扭矩 8 頁涂抹一層2 mm(0.08")厚的密封膠（必須在涂抹后 20 分鐘內扭轉）。

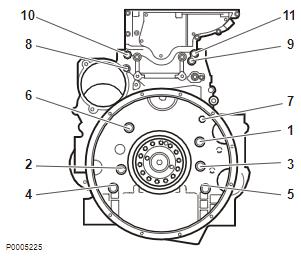

18   將蓋提升至合適的位置并對準導向套。安裝所有螺栓，并根據特殊緊固扭矩 8 頁進行扭矩緊固（根據圖首先應緊固 M14）。

19   檢查飛輪。如有必要?jiǎng)t更換環形齒輪，參見齒環，飛輪：更換 203 頁。
20   插入新的曲軸密封件；參見曲軸密封，更換（后部） 214 頁。安裝飛輪。檢查飛輪是否變形；參見飛輪，指示 202 頁。

21   用新密封件安裝飛輪傳感器；參見傳感器，調整。
22   用傳動裝置和密封件安裝燃油泵。安裝新的燃油管路密封件。

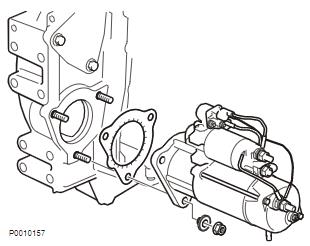

23   安裝起動馬達的襯墊和墊圈。

24   徹底清潔油底殼。檢查沃爾沃發動機油底殼橡膠密封件是否需要更換。去掉前曲軸密封蓋上的多余密封劑。去掉正時盤和飛輪殼上的多余密封劑。在接頭處涂抹新的密封劑并在 20 分鐘內安裝油底殼。

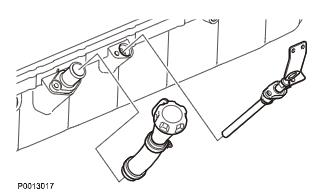

25   安裝帶附件的加油口和量油尺。

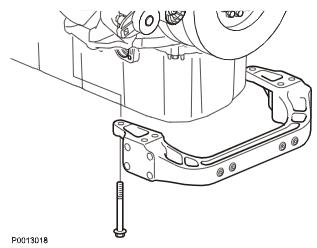

26   安裝前發動機機腳，根據特殊緊固扭矩 8 頁擰緊螺栓。
27   根據21-1, 缸蓋，安裝安裝缸蓋。
