CAT卡特燃汽發動機化油器控制連桿3161調速器故障診斷

2023-7-28 20:14:09

CAT卡特燃汽發動機化油器控制連桿3161調速器故障診斷

連桿調節
(1)上端連桿(2)所安裝調速器從動軸控制桿的角度(3)下端連桿(4)調速器從動軸

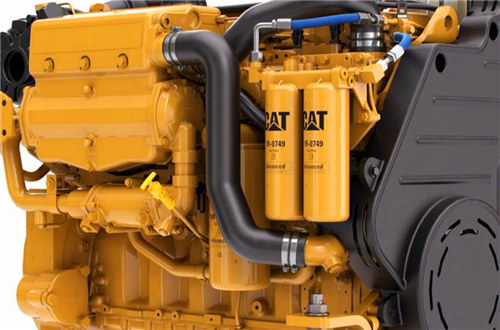

卡特CAT發動機

長度X

3508

194.2±1.0毫米(7.65±0.04英寸)

3512

194.2±1.0毫米(7.65±0.04英寸)

3516

179.8±1.0毫米(7.08±0.04英寸)

1.       卸開上端連桿和下端連桿組件(13)。

2.       按照長度X(連桿中心到拉桿接頭的長度)調節上端連桿組件。

3.       按照所有卡特CAT發動機的參照長度“Y”為404毫米(15.9英寸)調節下端連桿組件(3)。

4.       將調速器從動軸(4)旋轉到全閉合位置。

5.       在調速器從動軸位于全閉合位置時,將調速器控制桿以與垂直位置為20±5度的角度(2)安裝。

6.       在風門裝置控制桿和橫軸軸桿間安裝上端連桿組件(調節到長度X)。

7.       逆時針轉動化油器風門裝置到全開位置?;推鬏S限動環的止動螺釘會與風門裝置的接合銷相對。

8.       將節流板和調節器軸都放到全開位置,根據拉桿間距調節連桿到適當距離,并安裝連桿。

9.       轉動連桿直到氣門完全閉合。調節節流閥止動螺釘與風門裝置的接合銷接觸。

10.   檢查連桿的運行。連桿在運行范圍內的任何位置都不能有澀感。將連桿放到完全閉合位置然后松開。由于自重,連桿會自動運行到全開位置。如果不能,則需要對連桿和軸承進行清潔并潤滑。三沙Perkins帕金斯4008TAG2卡特CAT發動機高壓油泵、油泵組件網站,安順Perkins帕金斯402D-05G卡特CAT發動機轉速控制電腦板費用,永州原廠配件珀金斯2206S-E13柴油機供應服務商,濱州Perkins帕金斯1206F-E70TTAG4卡特CAT發動機轉速控制電腦板中心,
